کنتاکتور چیست؟ راهنمای کامل عملکرد، انواع، کاربرد و انتخاب کنتاکتور

کنتاکتور چیست؟ کنتاکتور یک تجهیز الکترومکانیکی برای قطع و وصل مدارهای قدرت است که با استفاده از یک مدار فرمان، امکان کنترل بارهای الکتریکی مانند موتورهای سه‌فاز، تجهیزات گرمایشی و سایر مصرف‌کننده‌های صنعتی را فراهم می‌کند. کنتاکتورها یکی از پرکاربردترین تجهیزات در تابلوهای برق صنعتی، خطوط تولید و سیستم‌های اتوماسیون هستند.

در بسیاری از کارخانه‌ها، موتورهای الکتریکی و تجهیزات قدرت باید به‌صورت مکرر و از راه دور روشن و خاموش شوند. استفاده مستقیم از یک کلید دستی برای چنین کاربردهایی معمولاً مناسب نیست؛ به همین دلیل کنتاکتور به‌عنوان یک واسط بین مدار فرمان و مدار قدرت مورد استفاده قرار می‌گیرد.

در این مقاله از دانشنامه صنعت کالا، ساختار و نحوه عملکرد کنتاکتور، اجزای اصلی، انواع کنتاکتور، کاربردها، تفاوت کنتاکتور با رله، مفهوم AC-1 و AC-3 و نکات مهم انتخاب کنتاکتور را بررسی می‌کنیم.

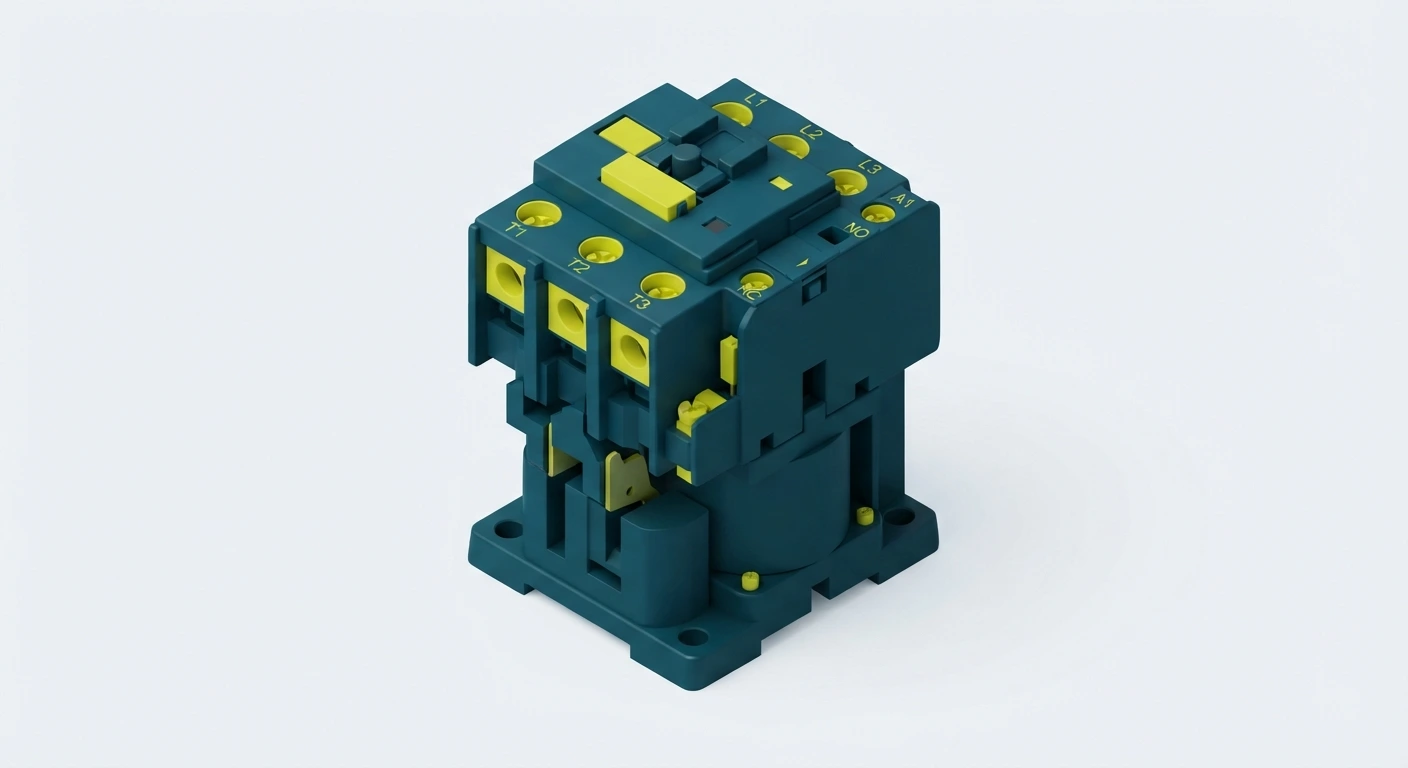

کنتاکتور چیست؟

کنتاکتور یک کلید الکترومکانیکی است که برای کنترل مدارهای الکتریکی با جریان و توان نسبتاً بالا طراحی شده است. عملکرد کنتاکتور به این صورت است که با اعمال ولتاژ به بوبین یا سیم‌پیچ آن، یک میدان مغناطیسی ایجاد می‌شود. این میدان مغناطیسی باعث حرکت مکانیزم داخلی کنتاکتور شده و وضعیت کنتاکت‌های اصلی تغییر می‌کند.

به زبان ساده، کنتاکتور به مدار فرمان اجازه می‌دهد یک مدار قدرت را کنترل کند. برای مثال، اپراتور می‌تواند با فشردن یک شستی، فرمان روشن شدن یک موتور سه‌فاز را صادر کند. مدار فرمان، بوبین کنتاکتور را فعال می‌کند و کنتاکت‌های اصلی کنتاکتور، برق موتور را وصل می‌کنند.

به همین دلیل، کنتاکتور یکی از اجزای اصلی بسیاری از مدارهای کنترل موتور، تابلو برق صنعتی و سیستم‌های اتوماسیون محسوب می‌شود.

کنتاکتور چگونه کار می‌کند؟

ساختار عملکردی یک کنتاکتور را می‌توان به سه بخش اصلی تقسیم کرد:

1. مدار فرمان
2. بوبین و سیستم الکترومغناطیسی
3. مدار قدرت و کنتاکت‌های اصلی

زمانی که ولتاژ مناسب به بوبین کنتاکتور اعمال می‌شود، سیم‌پیچ یک میدان مغناطیسی ایجاد می‌کند. این میدان باعث جذب هسته متحرک می‌شود. حرکت هسته، مکانیزم مکانیکی متصل به کنتاکت‌ها را جابه‌جا می‌کند و در نتیجه کنتاکت‌های اصلی تغییر وضعیت می‌دهند.

با قطع ولتاژ بوبین، میدان مغناطیسی از بین می‌رود و فنر مکانیزم داخلی، کنتاکت‌ها را به وضعیت اولیه بازمی‌گرداند.

در نتیجه، عملکرد کنتاکتور را می‌توان به‌صورت ساده این‌گونه خلاصه کرد:

فرمان الکتریکی ← فعال شدن بوبین ← حرکت هسته ← تغییر وضعیت کنتاکت‌ها ← قطع یا وصل مدار قدرت

اجزای اصلی کنتاکتور

یک کنتاکتور صنعتی از چند بخش اصلی تشکیل شده است که هرکدام وظیفه مشخصی در عملکرد آن دارند.

۱. بوبین یا Coil

بوبین بخش الکترومغناطیسی کنتاکتور است. با اعمال ولتاژ مناسب به بوبین، میدان مغناطیسی ایجاد می‌شود و مکانیزم داخلی کنتاکتور به حرکت درمی‌آید.

بوبین کنتاکتورها می‌تواند برای ولتاژهای مختلف طراحی شود. برای مثال، بسته به مدل و سازنده، ممکن است کنتاکتور دارای بوبین با ولتاژ AC یا DC باشد. بنابراین هنگام انتخاب کنتاکتور باید ولتاژ مدار فرمان با ولتاژ نامی بوبین مطابقت داشته باشد.

۲. هسته ثابت و متحرک

هسته مغناطیسی وظیفه ایجاد و هدایت میدان مغناطیسی را بر عهده دارد. با فعال شدن بوبین، هسته متحرک به سمت هسته ثابت کشیده می‌شود و این حرکت باعث تغییر وضعیت کنتاکت‌ها می‌شود.

۳. کنتاکت‌های اصلی

کنتاکت‌های اصلی وظیفه قطع و وصل جریان مدار قدرت را بر عهده دارند. در کنتاکتورهای سه‌فاز معمولاً سه کنتاکت اصلی برای کنترل سه فاز موتور یا بار مورد استفاده قرار می‌گیرد.

انتخاب صحیح کنتاکتور باید بر اساس جریان و نوع بار انجام شود؛ زیرا جریان قابل تحمل کنتاکتور تنها معیار انتخاب نیست و نوع کاربرد و رده بهره‌برداری نیز اهمیت دارد.

۴. کنتاکت‌های کمکی

کنتاکت‌های کمکی برای مدارهای فرمان، سیگنال‌دهی، اینترلاک و کنترل منطقی مورد استفاده قرار می‌گیرند. این کنتاکت‌ها معمولاً در دو نوع NO یا نرمال باز و NC یا نرمال بسته در دسترس هستند.

برای مثال، یک کنتاکت کمکی می‌تواند در مدار خودنگهدار کنتاکتور مورد استفاده قرار گیرد تا پس از فشردن شستی استارت، کنتاکتور در مدار باقی بماند.

۵. فنر برگشت

فنر داخلی وظیفه بازگرداندن مکانیزم کنتاکتور به وضعیت اولیه پس از قطع شدن ولتاژ بوبین را بر عهده دارد.

۶. محفظه و عایق‌بندی

بدنه کنتاکتور علاوه بر نگهداری اجزای داخلی، وظیفه ایجاد عایق الکتریکی و حفاظت مکانیکی از قطعات را نیز بر عهده دارد.

کاربرد کنتاکتور چیست؟

کنتاکتورها در بسیاری از سیستم‌های برق صنعتی و اتوماسیون کاربرد دارند. مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:

• کنترل موتورهای الکتریکی
• راه‌اندازی موتورهای سه‌فاز
• مدارهای ستاره مثلث
• کنترل پمپ‌ها
• کنترل کمپرسورها
• کنترل فن‌ها و سیستم‌های تهویه
• کنترل نوار نقاله‌ها
• کنترل تجهیزات گرمایشی
• تابلوهای برق صنعتی
• سیستم‌های اتوماسیون صنعتی
• مدارهای چپ‌گرد و راست‌گرد موتور
• کنترل برخی بانک‌های خازنی با کنتاکتورهای مخصوص

در کاربردهای موتوری، کنتاکتور معمولاً همراه با تجهیزات حفاظتی مانند رله اضافه‌بار حرارتی و تجهیزات حفاظت اتصال کوتاه استفاده می‌شود. کنتاکتور وظیفه اصلی قطع و وصل مدار را بر عهده دارد، در حالی که حفاظت موتور و مدار نیازمند تجهیزات حفاظتی مناسب است.

انواع کنتاکتور

کنتاکتورها را می‌توان بر اساس نوع کاربرد، ساختار، نوع بوبین و نوع بار به گروه‌های مختلفی تقسیم کرد.

کنتاکتور سه فاز

کنتاکتورهای سه فاز یکی از رایج‌ترین انواع کنتاکتور در صنعت هستند و برای کنترل موتورهای سه‌فاز و سایر بارهای سه‌فاز مورد استفاده قرار می‌گیرند.

کنتاکتور تک فاز

این کنتاکتورها برای کاربردهایی طراحی می‌شوند که نیاز به کنترل مدارهای تک‌فاز وجود دارد. انتخاب آن‌ها باید بر اساس جریان، نوع بار و شرایط کاری انجام شود.

کنتاکتور AC

در این نوع کنتاکتور، بوبین برای کار با ولتاژ متناوب طراحی شده است. این کنتاکتورها در تابلوهای برق و مدارهای فرمان صنعتی کاربرد گسترده‌ای دارند.

کنتاکتور DC

کنتاکتورهای دارای بوبین DC برای مدارهای فرمان با ولتاژ مستقیم استفاده می‌شوند. در انتخاب این نوع کنتاکتور باید مشخصات بوبین و شرایط مدار فرمان به‌دقت بررسی شود.

کنتاکتور خازنی

برای قطع و وصل بانک‌های خازنی، استفاده از کنتاکتورهای مخصوص خازنی اهمیت دارد. این کنتاکتورها برای شرایط خاص جریان هجومی هنگام اتصال خازن‌ها طراحی شده‌اند و نباید بدون بررسی مشخصات فنی، کنتاکتور معمولی را جایگزین آن‌ها کرد.

تفاوت کنتاکتور و رله چیست؟

کنتاکتور و رله هر دو برای کنترل مدارهای الکتریکی استفاده می‌شوند، اما از نظر کاربرد، ظرفیت و نوع بار تفاوت‌های مهمی دارند.

به‌طور خلاصه، اگر هدف کنترل یک موتور صنعتی یا بار قدرت باشد، معمولاً کنتاکتور گزینه مناسب‌تری است؛ اما برای بسیاری از مدارهای فرمان و کنترل، رله انتخاب مناسب‌تری خواهد بود.

AC-1 و AC-3 در کنتاکتور چیست؟

یکی از مهم‌ترین نکات در انتخاب کنتاکتور، توجه به رده بهره‌برداری یا Utilization Category است. دو رده بسیار رایج در کنتاکتورهای صنعتی AC-1 و AC-3 هستند.

رده AC-1

رده AC-1 عمدتاً برای بارهای غیرالقایی یا کم‌القایی و بارهای مقاومتی مورد استفاده قرار می‌گیرد؛ برای مثال، برخی تجهیزات گرمایشی و بارهای مقاومتی در این گروه قرار می‌گیرند.

رده AC-3

رده AC-3 عمدتاً برای کنترل موتورهای القایی قفس سنجابی مورد استفاده قرار می‌گیرد. در زمان راه‌اندازی موتور، جریان اولیه می‌تواند چند برابر جریان نامی موتور باشد و کنتاکتور باید برای شرایط واقعی راه‌اندازی و قطع موتور انتخاب شود.

به همین دلیل، هنگام انتخاب کنتاکتور برای موتور، نباید صرفاً به یک عدد آمپراژ بدون توجه به رده بهره‌برداری اکتفا کرد.

نکته مهم: یک کنتاکتور ممکن است برای یک کاربرد در رده AC-3 جریان نامی مشخصی داشته باشد، اما همان کنتاکتور در رده AC-1 بتواند جریان بالاتری را برای یک بار مقاومتی تحمل کند. بنابراین همیشه باید اطلاعات فنی سازنده و رده بهره‌برداری مربوط به کاربرد موردنظر بررسی شود.

چگونه کنتاکتور مناسب انتخاب کنیم؟

انتخاب کنتاکتور مناسب یکی از مهم‌ترین مراحل طراحی و تعمیر تابلو برق است. انتخاب اشتباه می‌تواند باعث کاهش عمر کنتاکت‌ها، افزایش حرارت، عملکرد نامناسب و حتی آسیب به تجهیزات شود.

برای انتخاب صحیح کنتاکتور، پارامترهای زیر را بررسی کنید:

۱. نوع بار

ابتدا مشخص کنید کنتاکتور قرار است چه باری را کنترل کند. موتور، هیتر، خازن و سایر بارها شرایط الکتریکی متفاوتی دارند.

۲. جریان نامی بار

جریان نامی مصرف‌کننده یکی از پارامترهای اصلی در انتخاب کنتاکتور است. برای موتور، جریان نامی موتور را از پلاک یا دیتاشیت آن بررسی کنید.

۳. رده بهره‌برداری

مشخص کنید کاربرد شما در چه رده‌ای مانند AC-1 یا AC-3 قرار می‌گیرد. این موضوع در انتخاب جریان نامی صحیح اهمیت زیادی دارد.

۴. ولتاژ مدار قدرت

ولتاژ کاری مدار قدرت باید با مشخصات کنتاکتور مطابقت داشته باشد.

۵. ولتاژ بوبین

ولتاژ مدار فرمان باید با ولتاژ نامی بوبین کنتاکتور یکسان باشد. ولتاژ بوبین می‌تواند بسته به مدل کنتاکتور متفاوت باشد.

۶. تعداد کنتاکت‌های کمکی

اگر کنتاکتور در مدار فرمان، خودنگهدار، اینترلاک یا سیستم مانیتورینگ استفاده می‌شود، تعداد و نوع کنتاکت‌های کمکی موردنیاز را بررسی کنید.

۷. تعداد دفعات قطع و وصل

اگر کنتاکتور در یک فرآیند با تعداد دفعات سوئیچینگ بالا استفاده می‌شود، دوام مکانیکی و الکتریکی و حداکثر دفعات مجاز قطع و وصل باید بررسی شود.

۸. شرایط محیطی

دمای محیط، ارتفاع از سطح دریا، رطوبت، گردوغبار و شرایط نصب می‌توانند بر عملکرد تجهیزات تأثیر بگذارند. در محیط‌های صنعتی سخت، این پارامترها اهمیت بیشتری پیدا می‌کنند.

آیا آمپر کنتاکتور باید دقیقاً برابر آمپر موتور باشد؟

خیر. انتخاب کنتاکتور تنها بر اساس عدد آمپر موتور انجام نمی‌شود.

نوع موتور، ولتاژ کاری، رده بهره‌برداری، شرایط راه‌اندازی، تعداد دفعات قطع و وصل و مشخصات فنی اعلام‌شده توسط سازنده باید در نظر گرفته شود.

برای مثال، ممکن است یک کنتاکتور برای کنترل یک موتور در رده AC-3 مناسب باشد اما ظرفیت نامی آن در یک کاربرد مقاومتی AC-1 متفاوت باشد. بنابراین در زمان انتخاب، باید به جریان نامی در رده بهره‌برداری مربوط به کاربرد توجه کرد.

بهترین روش این است که ابتدا مشخصات دقیق بار را استخراج کرده و سپس با استفاده از کاتالوگ یا دیتاشیت سازنده، کنتاکتور مناسب انتخاب شود.

تفاوت کنتاکتور AC-1 و AC-3 در انتخاب چیست؟

یکی از اشتباهات رایج در انتخاب کنتاکتور این است که فقط عدد آمپر روی بدنه یا کاتالوگ بررسی شود.

برای یک بار مقاومتی مانند برخی تجهیزات گرمایشی، ممکن است ظرفیت AC-1 معیار اصلی باشد؛ اما برای کنترل موتور، معمولاً باید ظرفیت AC-3 و مشخصات موتور در ولتاژ کاری موردنظر بررسی شود.

بنابراین اگر قصد انتخاب کنتاکتور برای یک موتور سه‌فاز را دارید، اطلاعات زیر را در اختیار داشته باشید:

• توان موتور
• ولتاژ کاری
• جریان نامی
• فرکانس
• نوع موتور
• شرایط راه‌اندازی
• رده بهره‌برداری
• تعداد دفعات قطع و وصل

سپس کنتاکتور را بر اساس جدول انتخاب سازنده انتخاب کنید.

کنتاکتور در مدار راه‌اندازی موتور چه نقشی دارد؟

در یک مدار متداول راه‌اندازی موتور، کنتاکتور وظیفه قطع و وصل مدار قدرت موتور را بر عهده دارد.

به‌طور معمول، مدار شامل بخش‌هایی مانند موارد زیر است:

• کلید یا تجهیز حفاظت اتصال کوتاه
• کنتاکتور
• رله اضافه‌بار یا رله حرارتی
• موتور
• مدار فرمان شامل شستی‌های Start و Stop

در این ساختار، کنتاکتور به‌تنهایی وظیفه حفاظت کامل موتور را بر عهده ندارد. حفاظت در برابر اضافه‌بار و اتصال کوتاه باید با تجهیزات حفاظتی مناسب طراحی شود.

نشانه‌های خرابی کنتاکتور چیست؟

برخی نشانه‌های رایج خرابی یا عملکرد نامناسب کنتاکتور عبارت‌اند از:

• کنتاکتور عمل نمی‌کند.
• کنتاکتور پس از وصل شدن سریعاً قطع می‌شود.
• صدای وزوز یا لرزش غیرعادی شنیده می‌شود.
• کنتاکت‌ها داغ می‌شوند.
• کنتاکت‌ها به یکدیگر می‌چسبند.
• موتور با قطع و وصل نامنظم مواجه می‌شود.
• روی کنتاکت‌ها آثار سوختگی یا خوردگی مشاهده می‌شود.
• بوبین کنتاکتور دچار سوختگی می‌شود.

برای عیب‌یابی دقیق باید عواملی مانند ولتاژ بوبین، وضعیت کنتاکت‌ها، سفت بودن اتصالات، جریان بار، شرایط محیطی و سلامت مدار فرمان بررسی شود.

چگونه عمر کنتاکتور را افزایش دهیم؟

برای افزایش طول عمر کنتاکتور، رعایت چند نکته مهم ضروری است:

1. کنتاکتور را متناسب با نوع بار انتخاب کنید.
2. ظرفیت کنتاکتور را بر اساس رده بهره‌برداری صحیح انتخاب کنید.
3. اتصالات ترمینال‌ها را به‌صورت دوره‌ای بررسی کنید.
4. از شل بودن اتصالات جلوگیری کنید.
5. ولتاژ بوبین را بررسی کنید.
6. شرایط دمایی و تهویه تابلو را کنترل کنید.
7. از کنتاکتور مناسب برای کاربردهای خازنی استفاده کنید.
8. در صورت مشاهده سوختگی یا خوردگی شدید کنتاکت‌ها، علت اصلی مشکل را بررسی کنید.

جمع‌بندی

کنتاکتور یکی از تجهیزات کلیدی در مدارهای قدرت و کنترل صنعتی است که امکان قطع و وصل بارهای الکتریکی را از طریق یک مدار فرمان فراهم می‌کند. این تجهیز در کنترل موتورهای الکتریکی، پمپ‌ها، کمپرسورها، فن‌ها، نوار نقاله‌ها و بسیاری از تجهیزات صنعتی کاربرد دارد.

برای انتخاب کنتاکتور مناسب، توجه به عدد آمپر به‌تنهایی کافی نیست. نوع بار، جریان و ولتاژ کاری، رده بهره‌برداری مانند AC-1 یا AC-3، ولتاژ بوبین، تعداد دفعات قطع و وصل و شرایط محیطی باید همگی بررسی شوند.

اگر در حال انتخاب کنتاکتور برای یک موتور یا تابلو برق صنعتی هستید، پیشنهاد می‌شود ابتدا مشخصات دقیق بار را تعیین کرده و سپس با مراجعه به دیتاشیت سازنده، مدل مناسب را انتخاب کنید.

در مقالات بعدی دانشنامه صنعت کالا، به‌صورت تخصصی‌تر به موضوعاتی مانند تفاوت کنتاکتور و رله، تفاوت AC-1 و AC-3، نحوه انتخاب کنتاکتور برای موتور و علت چسبیدن و داغ شدن کنتاکتور خواهیم پرداخت.

سوالات متداول درباره کنتاکتور

کنتاکتور چیست؟

کنتاکتور یک کلید الکترومکانیکی است که برای قطع و وصل مدارهای قدرت از طریق یک مدار فرمان استفاده می‌شود و در سیستم‌های برق صنعتی و کنترل موتور کاربرد گسترده‌ای دارد.

کنتاکتور چه کاربردی دارد؟

کنتاکتور برای کنترل موتورهای الکتریکی، پمپ‌ها، کمپرسورها، فن‌ها، نوار نقاله‌ها، تجهیزات گرمایشی و سایر بارهای صنعتی استفاده می‌شود.

تفاوت کنتاکتور و رله چیست؟

کنتاکتور معمولاً برای قطع و وصل بارهای قدرت و تجهیزات صنعتی مانند موتورها طراحی می‌شود، در حالی که رله بیشتر در مدارهای فرمان، کنترل و سوئیچینگ بارهای کم‌قدرت‌تر استفاده می‌شود.

AC-1 و AC-3 در کنتاکتور به چه معناست؟

AC-1 عمدتاً برای بارهای غیرالقایی یا کم‌القایی و مقاومتی استفاده می‌شود، در حالی که AC-3 عمدتاً برای کنترل موتورهای القایی قفس سنجابی کاربرد دارد.

آیا انتخاب کنتاکتور فقط بر اساس آمپر انجام می‌شود؟

خیر. نوع بار، رده بهره‌برداری، ولتاژ مدار قدرت، ولتاژ بوبین، شرایط راه‌اندازی، تعداد دفعات قطع و وصل و شرایط محیطی نیز باید در انتخاب کنتاکتور در نظر گرفته شوند.
