تفاوت AC-1 و AC-3 در کنتاکتور چیست؟ راهنمای انتخاب کنتاکتور
تفاوت AC-1 و AC-3 در کنتاکتور چیست؟ راهنمای انتخاب کنتاکتور
یکی از مهمترین پارامترها در انتخاب کنتاکتور مناسب، توجه به رده بهرهبرداری یا Utilization Category است. بسیاری از کنتاکتورها با چند مقدار جریان مختلف در کاتالوگ معرفی میشوند و ممکن است یک کنتاکتور برای یک نوع بار جریان نامی متفاوتی نسبت به نوع دیگری از بار داشته باشد.
دو مورد از رایجترین ردههای بهرهبرداری در کنتاکتورهای برق صنعتی، AC-1 و AC-3 هستند. شناخت تفاوت این دو رده اهمیت زیادی دارد؛ زیرا انتخاب اشتباه کنتاکتور میتواند باعث کاهش عمر کنتاکتها، افزایش حرارت، جوش خوردن کنتاکتها و عملکرد نامطمئن سیستم شود.
در این مقاله از دانشنامه صنعت کالا، تفاوت AC-1 و AC-3 را بررسی میکنیم و توضیح میدهیم که هرکدام برای چه نوع باری مناسب هستند و هنگام انتخاب کنتاکتور برای موتور یا تجهیزات صنعتی به چه نکاتی باید توجه کرد.
رده بهرهبرداری کنتاکتور چیست؟
رده بهرهبرداری یا Utilization Category مشخص میکند که یک تجهیز سوئیچینگ مانند کنتاکتور برای چه نوع بار و چه شرایطی از قطع و وصل مدار طراحی شده است.
این موضوع اهمیت زیادی دارد؛ زیرا همه بارهای الکتریکی رفتار یکسانی هنگام وصل و قطع ندارند.
برای مثال، یک بار مقاومتی مانند یک هیتر الکتریکی معمولاً رفتار متفاوتی نسبت به یک موتور القایی دارد. موتور در زمان راهاندازی جریان بالایی میکشد و هنگام قطع نیز شرایط الکتریکی متفاوتی ایجاد میکند.
بنابراین نمیتوان فقط با مشاهده جریان نامی یک کنتاکتور، مناسب بودن آن برای هر نوع بار را نتیجه گرفت.
برای انتخاب صحیح باید مشخص شود کنتاکتور در چه شرایطی قرار است کار کند و رده بهرهبرداری مناسب برای آن کاربرد چیست.
AC-1 در کنتاکتور چیست؟
AC-1 یکی از ردههای بهرهبرداری کنتاکتورهاست که عمدتاً برای بارهای غیرالقایی یا کمالقایی و بارهای مقاومتی مورد استفاده قرار میگیرد.
در این نوع کاربرد، شرایط جریان هنگام قطع و وصل نسبت به بارهای القایی مانند موتورهای الکتریکی سادهتر است.
برخی نمونههای رایج کاربردهای مرتبط با AC-1 عبارتاند از:
- بارهای مقاومتی
- برخی تجهیزات گرمایشی
- برخی سیستمهای الکتریکی با ضریب توان نزدیک به واحد
- بارهای غیرالقایی یا کمالقایی
البته باید توجه داشت که استفاده از رده AC-1 باید مطابق با شرایط واقعی بار و مشخصات فنی سازنده انجام شود.
AC-3 در کنتاکتور چیست؟
AC-3 یکی از مهمترین ردههای بهرهبرداری برای کنتاکتورهایی است که در کنترل موتورهای القایی قفس سنجابی استفاده میشوند.
در کاربرد AC-3، کنتاکتور باید بتواند موتور را در شرایط راهاندازی وصل کند و در شرایط کاری مناسب، مدار موتور را قطع کند.
موتورهای القایی در زمان راهاندازی جریان بالاتری نسبت به جریان نامی خود میکشند. به همین دلیل، شرایط کاری کنتاکتور در یک مدار موتوری با یک بار مقاومتی یکسان نیست.
کاربردهای رایج کنتاکتورهای مورد استفاده در رده AC-3 شامل موارد زیر است:
- موتورهای سهفاز
- پمپهای صنعتی
- کمپرسورها
- فنها
- نوار نقالهها
- ماشینآلات صنعتی
- سیستمهای انتقال قدرت موتوری
در این کاربردها، انتخاب کنتاکتور باید با توجه به مشخصات موتور و شرایط واقعی کار انجام شود.

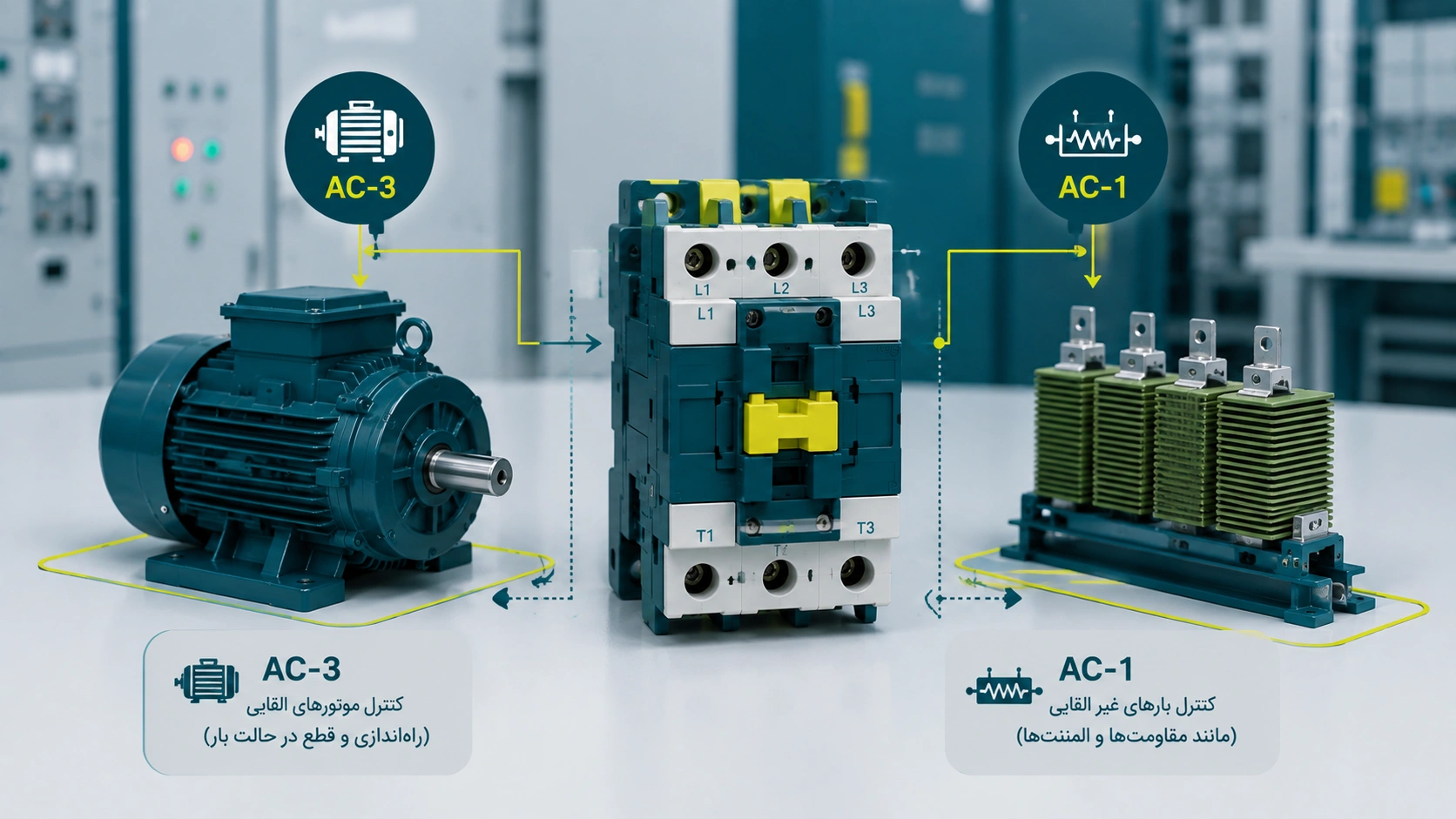

تفاوت اصلی AC-1 و AC-3 چیست؟
تفاوت اصلی این دو رده در نوع بار و شرایط قطع و وصل مدار است.
بهصورت ساده میتوان گفت:
- AC-1: بیشتر برای بارهای مقاومتی و غیرالقایی یا کمالقایی
- AC-3: عمدتاً برای کنترل موتورهای القایی قفس سنجابی
به همین دلیل ممکن است یک کنتاکتور در رده AC-1 جریان نامی بالاتری نسبت به جریان نامی آن در رده AC-3 داشته باشد.
این موضوع یکی از مهمترین نکاتی است که هنگام انتخاب کنتاکتور باید مورد توجه قرار گیرد.
جدول تفاوت AC-1 و AC-3
| ویژگی | AC-1 | AC-3 |
|---|---|---|
| نوع بار | بار مقاومتی و غیرالقایی یا کمالقایی | موتورهای القایی قفس سنجابی |
| کاربرد رایج | برخی تجهیزات گرمایشی و بارهای مقاومتی | موتورها، پمپها، فنها و کمپرسورها |
| جریان راهاندازی بالا | معمولاً مطرح نیست | بله، موتور در زمان راهاندازی جریان بالاتری میکشد |
| کاربرد در موتور | معمولاً رده اصلی انتخاب برای کنترل موتور نیست | رده رایج برای کنترل موتورهای القایی |
| انتخاب کنتاکتور | بر اساس مشخصات بار مقاومتی | بر اساس مشخصات موتور و شرایط کاری |
چرا جریان AC-1 و AC-3 یک کنتاکتور متفاوت است؟
یکی از سوالات رایج هنگام مطالعه کاتالوگ کنتاکتورها این است که چرا یک کنتاکتور ممکن است برای مثال در AC-1 دارای جریان نامی بالاتری نسبت به AC-3 باشد.
پاسخ این است که شرایط الکتریکی بار در این دو کاربرد یکسان نیست.
در یک بار مقاومتی، رفتار جریان و شرایط قطع مدار با یک موتور القایی تفاوت دارد. موتور در زمان راهاندازی جریان زیادی میکشد و در هنگام قطع نیز به دلیل ماهیت القایی بار، شرایط متفاوتی ایجاد میشود.
بنابراین سازنده کنتاکتور ظرفیت آن را برای ردههای بهرهبرداری مختلف بهصورت جداگانه مشخص میکند.
در نتیجه، اگر روی یک کنتاکتور عددی مانند 40 آمپر مشاهده کردید، نباید بدون بررسی مشخصات فنی فرض کنید که این تجهیز برای یک موتور 40 آمپری نیز مناسب است.
همیشه باید مشخص شود این جریان در چه رده بهرهبرداری و برای چه نوع باری اعلام شده است.
آیا کنتاکتور AC-1 برای موتور مناسب است؟
بهصورت کلی، برای کنترل مستقیم موتورهای القایی باید از مشخصات کنتاکتور در رده مناسب موتور، مانند AC-3، استفاده کرد.
این موضوع به این دلیل است که موتور در زمان راهاندازی جریان بالایی دارد و شرایط قطع و وصل آن با یک بار مقاومتی متفاوت است.
بنابراین اگر قصد دارید برای یک موتور سهفاز کنتاکتور انتخاب کنید، نباید صرفاً جریان AC-1 را مبنا قرار دهید.
باید مشخصات موتور و ظرفیت کنتاکتور در رده مناسب کاربرد موتوری بررسی شود.
چگونه کنتاکتور مناسب موتور انتخاب کنیم؟
برای انتخاب کنتاکتور مناسب یک موتور، مراحل زیر را دنبال کنید.
مرحله اول: توان موتور را مشخص کنید
توان موتور معمولاً روی پلاک موتور درج میشود و میتواند بر حسب کیلووات یا اسب بخار بیان شود.
مرحله دوم: ولتاژ کاری را بررسی کنید
ولتاژ موتور و سیستم تغذیه باید مشخص شود. ولتاژ کاری روی انتخاب کنتاکتور تأثیر دارد.
مرحله سوم: جریان نامی موتور را بررسی کنید
جریان نامی موتور را از پلاک یا دیتاشیت آن استخراج کنید.
مرحله چهارم: رده بهرهبرداری را مشخص کنید
برای کاربردهای موتوری باید مشخصات کنتاکتور در رده مناسب کاربرد موتور بررسی شود.
مرحله پنجم: ولتاژ بوبین را انتخاب کنید
ولتاژ مدار فرمان باید با ولتاژ نامی بوبین کنتاکتور مطابقت داشته باشد.
مرحله ششم: تعداد دفعات قطع و وصل را بررسی کنید
اگر موتور در طول فرآیند کاری به دفعات زیاد روشن و خاموش میشود، باید عمر مکانیکی و الکتریکی کنتاکتور و شرایط کاری آن بررسی شود.
مرحله هفتم: شرایط محیطی را بررسی کنید
دمای محیط، ارتفاع، رطوبت، گردوغبار و شرایط نصب میتوانند بر عملکرد تجهیزات تأثیر بگذارند.
مثال عملی انتخاب کنتاکتور برای موتور
فرض کنید یک موتور سهفاز در یک کارخانه داریم و مشخصات آن به شکل زیر است:
- توان موتور: 15 کیلووات
- ولتاژ: 400 ولت
- فرکانس: 50 هرتز
- نوع بار: موتور القایی
- کاربرد: نوار نقاله صنعتی
در چنین شرایطی، انتخاب کنتاکتور نباید فقط بر اساس توان موتور یا یک عدد آمپر روی بدنه انجام شود.
ابتدا باید جریان نامی موتور مشخص شود. سپس باید کنتاکتوری انتخاب شود که برای کنترل موتور در شرایط کاری موردنظر و در رده بهرهبرداری مناسب، ظرفیت کافی داشته باشد.
همچنین باید ولتاژ بوبین، تعداد دفعات قطع و وصل و شرایط محیطی بررسی شود.
بهترین روش برای انتخاب نهایی، استفاده از جدول انتخاب کنتاکتور سازنده است.
تفاوت AC-1 و AC-3 در انتخاب کنتاکتور هیتر
فرض کنید قصد دارید یک تجهیز گرمایشی مقاومتی را کنترل کنید.
در این شرایط، بار از نوع مقاومتی است و شرایط کاری آن با موتور القایی تفاوت دارد. بنابراین باید ظرفیت کنتاکتور در رده مناسب بار مقاومتی بررسی شود.
در چنین کاربردی، استفاده از ظرفیت AC-1 کنتاکتور میتواند معیار مناسبی باشد؛ البته مشروط به اینکه مشخصات بار با شرایط تعریفشده برای این رده مطابقت داشته باشد.
بنابراین نمیتوان گفت یک کنتاکتور همیشه باید بر اساس AC-3 انتخاب شود. رده بهرهبرداری به نوع بار و کاربرد واقعی بستگی دارد.
آیا هر کنتاکتور AC-3 برای هر موتوری مناسب است؟
خیر.
حتی اگر یک کنتاکتور در رده AC-3 طراحی شده باشد، باز هم باید مشخصات دقیق آن با موتور و شرایط کاری تطبیق داده شود.
پارامترهایی مانند:
- توان موتور
- جریان نامی
- ولتاژ کاری
- فرکانس
- تعداد دفعات قطع و وصل
- نوع راهاندازی
- شرایط محیطی
میتوانند در انتخاب نهایی تأثیرگذار باشند.
به همین دلیل توصیه میشود برای انتخاب نهایی، از کاتالوگ رسمی سازنده و جدولهای انتخاب آن استفاده شود.
تفاوت AC-1 و AC-3 در یک مثال ساده
برای درک سادهتر موضوع، دو کاربرد زیر را در نظر بگیرید:
مثال اول: هیتر صنعتی
اگر کنتاکتور برای قطع و وصل یک بار مقاومتی مانند یک هیتر استفاده شود، باید ظرفیت آن برای چنین بار و شرایطی بررسی شود. در این حالت AC-1 میتواند رده مرتبط با کاربرد باشد.
مثال دوم: موتور سهفاز
اگر کنتاکتور برای قطع و وصل یک موتور سهفاز استفاده شود، باید ظرفیت کنتاکتور برای کاربرد موتوری و رده مناسب مانند AC-3 بررسی شود.
بنابراین ممکن است یک کنتاکتور برای بار مقاومتی جریان بالاتری را تحمل کند، اما برای کنترل یک موتور با همان جریان نامی، نیاز به بررسی دقیقتر داشته باشد.
رابطه AC-1 و AC-3 با جریان نامی کنتاکتور
یکی از مهمترین نکات در مطالعه دیتاشیت کنتاکتور این است که جریان نامی را همیشه در کنار رده بهرهبرداری آن بررسی کنیم.
برای مثال، اگر در کاتالوگ یک کنتاکتور دو مقدار جریان مختلف برای AC-1 و AC-3 مشاهده کردید، این دو مقدار نشاندهنده ظرفیت کنتاکتور در دو شرایط کاری متفاوت هستند.
بنابراین هنگام انتخاب کنتاکتور برای یک موتور، باید جریان نامی موتور را با مقدار مناسب کنتاکتور در رده مربوط به کاربرد موتوری مقایسه کرد.
اشتباه رایج این است که بزرگترین عدد آمپر درجشده روی کنتاکتور را معیار انتخاب قرار دهیم.
این روش میتواند منجر به انتخاب اشتباه شود.
اشتباهات رایج در انتخاب کنتاکتور بر اساس AC-1 و AC-3
اشتباه اول: انتخاب بر اساس بیشترین آمپر نوشتهشده روی کنتاکتور
ممکن است عدد بزرگتر مربوط به AC-1 باشد و برای کاربرد موتوری مناسب نباشد.
اشتباه دوم: استفاده از کنتاکتور نامناسب برای موتور
برای موتور باید مشخصات کنتاکتور در رده مناسب کاربرد موتوری بررسی شود.
اشتباه سوم: بیتوجهی به ولتاژ
ظرفیت کنتاکتور باید در ولتاژ کاری واقعی سیستم بررسی شود.
اشتباه چهارم: بیتوجهی به تعداد دفعات سوئیچینگ
در کاربردهایی که موتور بهصورت مکرر روشن و خاموش میشود، عمر الکتریکی و مکانیکی کنتاکتور اهمیت زیادی دارد.
اشتباه پنجم: انتخاب بوبین نامناسب
ولتاژ بوبین باید با ولتاژ مدار فرمان مطابقت داشته باشد.
آیا AC-1 و AC-3 تنها ردههای بهرهبرداری کنتاکتور هستند؟
خیر. AC-1 و AC-3 تنها دو مورد از ردههای بهرهبرداری هستند و بسته به نوع بار و کاربرد، ردههای دیگری نیز وجود دارند.
برای مثال، کاربردهای مربوط به موتورهای ترمزدار، موتورهای با عملکرد خاص و برخی بارهای دیگر ممکن است نیازمند بررسی ردههای بهرهبرداری متفاوتی باشند.
بنابراین برای انتخاب دقیق تجهیزات صنعتی، بهتر است همیشه استاندارد مربوطه و مشخصات فنی سازنده بررسی شود.
جمعبندی
تفاوت AC-1 و AC-3 در کنتاکتور به نوع بار و شرایط قطع و وصل مربوط میشود.
AC-1 عمدتاً برای بارهای مقاومتی و غیرالقایی یا کمالقایی استفاده میشود، در حالی که AC-3 عمدتاً برای کنترل موتورهای القایی قفس سنجابی کاربرد دارد.
یکی از مهمترین نکات در انتخاب کنتاکتور این است که نباید صرفاً بزرگترین عدد آمپر درجشده روی تجهیز را ملاک قرار داد. جریان نامی باید در کنار رده بهرهبرداری، ولتاژ کاری، نوع بار و شرایط واقعی استفاده بررسی شود.
اگر قصد انتخاب کنتاکتور برای موتور، پمپ، کمپرسور یا تجهیزات صنعتی را دارید، ابتدا مشخصات بار را استخراج کنید و سپس با استفاده از کاتالوگ و جدول انتخاب سازنده، کنتاکتور مناسب را انتخاب کنید.
در مقاله بعدی دانشنامه صنعت کالا، بهصورت تخصصی سراغ موضوع راهنمای انتخاب کنتاکتور برای موتور میرویم و بررسی میکنیم چگونه بر اساس توان موتور، جریان، ولتاژ، بوبین و شرایط کاری، کنتاکتور مناسب را انتخاب کنیم.
سوالات متداول درباره AC-1 و AC-3
AC-1 در کنتاکتور چیست؟
AC-1 یک رده بهرهبرداری برای بارهای غیرالقایی یا کمالقایی و بارهای مقاومتی است که در برخی کاربردهای گرمایشی و صنعتی مورد استفاده قرار میگیرد.
AC-3 در کنتاکتور چیست؟
AC-3 یک رده بهرهبرداری رایج برای کنترل موتورهای القایی قفس سنجابی است و در بسیاری از کاربردهای موتوری صنعتی مورد استفاده قرار میگیرد.
تفاوت AC-1 و AC-3 چیست؟
AC-1 عمدتاً برای بارهای مقاومتی و غیرالقایی یا کمالقایی استفاده میشود، در حالی که AC-3 عمدتاً برای کنترل موتورهای القایی قفس سنجابی کاربرد دارد.
آیا میتوان برای موتور فقط آمپر AC-1 را ملاک قرار داد؟
خیر. برای انتخاب کنتاکتور موتور باید ظرفیت آن در رده بهرهبرداری مناسب کاربرد موتوری، به همراه مشخصات موتور و شرایط کاری بررسی شود.
آیا کنتاکتور AC-3 برای هیتر مناسب است؟
انتخاب کنتاکتور باید بر اساس نوع بار و مشخصات فنی سازنده انجام شود. برای بارهای مقاومتی، ظرفیت کنتاکتور در رده مربوط به بار مقاومتی مانند AC-1 باید بررسی شود.
چگونه کنتاکتور مناسب موتور را انتخاب کنیم؟
برای انتخاب کنتاکتور موتور باید توان، جریان نامی، ولتاژ، نوع موتور، شرایط راهاندازی، تعداد دفعات قطع و وصل، ولتاژ بوبین و رده بهرهبرداری مناسب را بررسی کرده و سپس از جدول انتخاب سازنده استفاده کرد.
